Hook汇编函数（objc_msgSend）

发表 2022-09-04 编辑 2022-09-05 分类 iOS逆向

字数: 11k 阅读:

一、概览

Hook汇编函数，首先可以了解一下汇编的本质和编译的本质。

汇编本质：操作寄存器和内存。如将数据暂存寄存器，将寄存器值存入内存，读内存值到寄存器，管理内存。

编译本质：编译器按照一定规则将高级语言翻译成汇编语言。如记录上下文，运算指令转换，查表等。

灵魂三问：

1、为什么会有汇编函数呢？
2、为什么汇编效率高不用汇编编码呢？
3、为什么汇编编码执行效率会比高级语言编码效率高呢？

灵魂三答：

1、因为编函数效率高；
2、因为汇编难以阅读和理解，不便于维护，敲多了四肢会变的僵硬；
3、因为编译器并不是很聪明，它只会按照流程手册办事，总喜欢把买来的萝卜放框里又拿出来（但它会变的聪明起来）。

不要问我为什么知道，我猜的……

二、高级语言到汇编

应用程序的诞生：高级语言-预编译-编译-汇编-链接-可执行文件

因为主要看下如何hook汇编函数，这里只看编译过程，也就是高级语言到汇编。先了解一下高级代码和汇编代码的对应关系（开发工具Xcode）。

1、用C实现求和功能

int sumFunc(int a, int b) {
    return a + b;
}

- (void)viewDidLoad {
    [super viewDidLoad];

    int res = sumFunc(1, 2);
    printf("res:%d\n", res);
}

在函数调用出下断点，并切换为汇编查看，观察编译后的汇编代码（Debug-Debug Workflow-disassembly）：

ASMDemo`-[ViewController viewDidLoad]:
    0x104b41f20 <+0>:   sub    sp, sp, #0x40             ; =0x40
    0x104b41f24 <+4>:   stp    x29, x30, [sp, #0x30]
    0x104b41f28 <+8>:   add    x29, sp, #0x30            ; =0x30
    0x104b41f2c <+12>:  stur   x0, [x29, #-0x8]
    0x104b41f30 <+16>:  stur   x1, [x29, #-0x10]
    0x104b41f34 <+20>:  ldur   x8, [x29, #-0x8]
    0x104b41f38 <+24>:  add    x0, sp, #0x10             ; =0x10
    0x104b41f3c <+28>:  str    x8, [sp, #0x10]
    0x104b41f40 <+32>:  adrp   x8, 8
    0x104b41f44 <+36>:  ldr    x8, [x8, #0x2a0]
    0x104b41f48 <+40>:  str    x8, [sp, #0x18]
    0x104b41f4c <+44>:  adrp   x8, 8
    0x104b41f50 <+48>:  ldr    x1, [x8, #0x278]
    0x104b41f54 <+52>:  bl     0x104b42500               ; symbol stub for: objc_msgSendSuper2
    0x104b41f58 <+56>:  mov    w0, #0x1
    0x104b41f5c <+60>:  mov    w1, #0x2
->  0x104b41f60 <+64>:  bl     0x104b41f00               ; sumFunc at ViewController.m:14
    0x104b41f64 <+68>:  str    w0, [sp, #0xc]
    0x104b41f68 <+72>:  ldr    w9, [sp, #0xc]
    0x104b41f6c <+76>:  mov    x8, x9
    0x104b41f70 <+80>:  adrp   x0, 2
    0x104b41f74 <+84>:  add    x0, x0, #0x3f0            ; =0x3f0
    0x104b41f78 <+88>:  mov    x9, sp
    0x104b41f7c <+92>:  str    x8, [x9]
    0x104b41f80 <+96>:  bl     0x104b4253c               ; symbol stub for: printf
    0x104b41f84 <+100>: ldp    x29, x30, [sp, #0x30]
    0x104b41f88 <+104>: add    sp, sp, #0x40             ; =0x40
    0x104b41f8c <+108>: ret

让我解释下：

x30：也叫链接寄存器（Link Register），简称lr寄存器，存放返回的地址
w0/w1：通用寄存器x0/x1的低32位，用来存放函数的参数，也用作存放返回值
bl：是跳转指令，有子函数调用，就会保存x30寄存器值到内存，以免x30值被子函数修改
ret：返回指令，主要任务读取x30寄存器存放的地址，并跳转到该地址处

知道上面的寄存器及指令，就可以理解一个函数是如何调用和返回的了（自己理一下）。

再看看求和函数的汇编指令：

ASMDemo`sumFunc:
->  0x104b41f00 <+0>:  sub    sp, sp, #0x10             ; =0x10
    0x104b41f04 <+4>:  str    w0, [sp, #0xc]
    0x104b41f08 <+8>:  str    w1, [sp, #0x8]
    0x104b41f0c <+12>: ldr    w8, [sp, #0xc]
    0x104b41f10 <+16>: ldr    w9, [sp, #0x8]
    0x104b41f14 <+20>: add    w0, w8, w9
    0x104b41f18 <+24>: add    sp, sp, #0x10             ; =0x10
    0x104b41f1c <+28>: ret

第一步：开辟栈空间，栈区开辟方向由高低向低地址，因此使用sub减运算指令重新指定栈顶位置
第二步：存储参数，汇编中参数是通过寄存器传递，存储目的是保留上下文，因为寄存器会被重复使用
第三步：读取内存值到新寄存器
第四步：求和运算，并将结果存到w0寄存器中，返回值一般使用w0~w7寄存器（w0是x0的低32位）
第五步：执行ret指令，读取x30存放的地址，跳转到该地址，完成子函数返回

这里截图看下x30寄存器的地址：

这样对比可以看出bl和ret在子函数调用和返回的作用。以上也就是编译规则的一部分，任何高级代码都会按照改则生成指定的汇编指令，CPU会逐条执行每一句汇编指令，每一条汇编指令耗时是固定的，指令越多耗时越多。

为什么说高级语言效率低呢，下面用汇编实现一个相同的功能，对比一下。

2、用汇编实现求和功能

.text
.global _sumFuncAsm
_sumFuncAsm:
    add w0, w0, w1
    ret

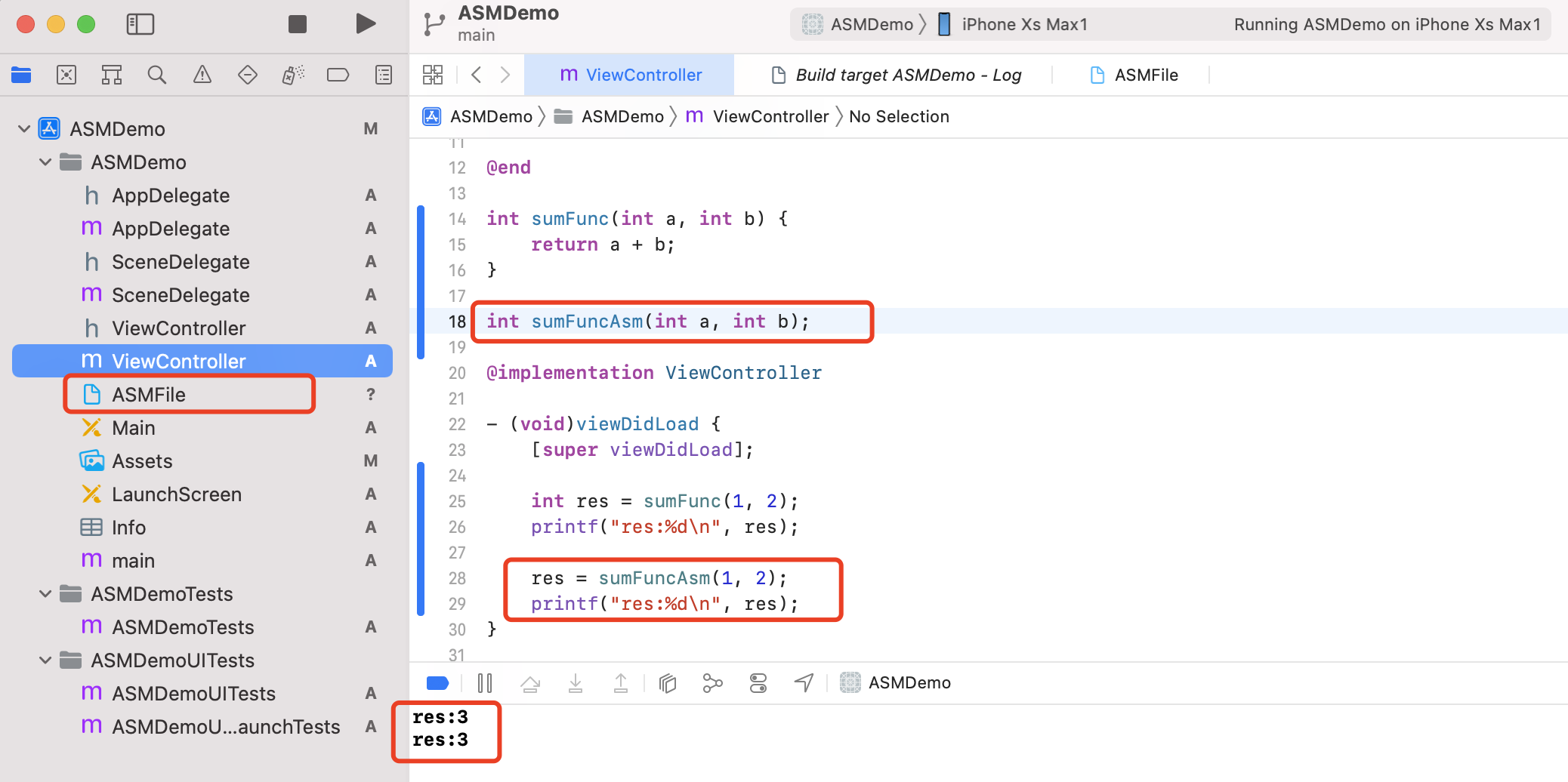

运行结果如下：

对比高级语言生成的汇编指令，实现同样的功能，直接使用汇编编码，效率会高n倍。这就是为什么有些使用频次较高的函数，需要使用汇编实现。汇编能够提升效率、降低功耗。

知道高级语言和汇编的关系后，那汇编函数可以hook了吗？

首先声明hook是针对系统函数的，一般会使用fishhook来实现，如果用来hook系统汇编函数，在调用系统原始汇编函数时，则存在传参问题，因为汇编函数是通过寄存器传参的，而高级语言中无法直接设置寄存器，这时候就需要借助内嵌汇编来解决传参问题。

内嵌汇编实现前，先熟悉下裸函数。

三、裸函数

裸函数，就是在编译时不会生成保存上下文和退出子函数的指令，内部只能编写汇编指令。借用裸函数可以构建一个纯净的汇编环境。

编写函数和裸函数，观察生成的汇编指令的区别

普通函数代码：

1
2
3

void normalFunc(int a, int b) {

}

裸函数代码：

__attribute__((__naked__))
void nakedFunc(int a, int b) {

}

普通函数编译后的汇编：

ASMDemo`normalFunc:
->  0x102ae9f50 <+0>:  sub    sp, sp, #0x10             ; =0x10
    0x102ae9f54 <+4>:  str    w0, [sp, #0xc]
    0x102ae9f58 <+8>:  str    w1, [sp, #0x8]
    0x102ae9f5c <+12>: add    sp, sp, #0x10             ; =0x10
    0x102ae9f60 <+16>: ret

裸函数编译后的汇编：

ASMDemo`nakedFunc:
->  0x1043cdf64 <+0>: nop
````

**普通函数也能内嵌汇编，为什么不用普通函数来hook呢？**

>普通函数也可以使用内嵌汇编协助`hook`，但普通函数在编译时会生成无用的栈空间申请指令，会有更多消耗，因此建议使用裸函数。


# 四、线程私有数据

这里为什么介绍线程私有数据呢，因为`hook`汇编函数存在多线程安全问题，`hook`时会用到该技术点。

**线程私有数据（`TSD：thread specific data`）**：每个线程内的私有数据是独立的，不可被其他线程访问。而`TSD`则可以通过一个`key`，获取不同线程的私有数据。

**1、创建一个线程特定的key，该key对进程中所有线程均可见**
```c
int pthread_key_create(pthread_key_t *, void (* _Nullable)(void *));

参数一：关联线程私有数据的key
参数二：一个析构函数，当线程结束时会调用该函数

2、取线程中的私有数据（无需指定线程id）

1	void* _Nullable pthread_getspecific(pthread_key_t);

3、设置线程中的私有数据

1	int pthread_setspecific(pthread_key_t , const void * _Nullable);

参数一：指定key
参数二：指定数据，如结构体、数组

4、删除特定的key，并清除与key关联的线程特定的数据，无需用户释放

1	int pthread_key_delete(pthread_key_t);

使用示例：

#include <pthread.h>

/// 与线程关联的key
static pthread_key_t pthread_key_test;

/// 私有数据结构体
struct test_data {
    int count;
};

/// 线程结束释放私有数据内存
void release_pthread_key_data(void *ptr) {
    if (ptr != NULL) {
        free(ptr);
    }
}

/// 线程私有数据测试
void phtread_test(void) {
    //创建线程私有数据
    struct test_data *data = (struct test_data *)malloc(sizeof(struct test_data));
    data->count = 1;
    //创建关联线程的key
    pthread_key_create(&pthread_key_test, release_pthread_key_data);
    //在当前线程创建私有数据，和key关联
    pthread_setspecific(pthread_key_test, &data);

    //重新创建一个子线程
    dispatch_async(dispatch_get_global_queue(DISPATCH_QUEUE_PRIORITY_DEFAULT, 0), ^{
        //创建子线程的私有数据，和key关联
        struct test_data *newData = (struct test_data *)malloc(sizeof(struct test_data));
        newData->count = 100;
        pthread_setspecific(pthread_key_test, &newData);
        NSLog(@"① key=%ld data_count=%d thread=%@", pthread_key_test, newData->count, NSThread.currentThread);
    });
    sleep(0.5);
    NSLog(@"② key=%ld data_count=%d thread=%@", pthread_key_test, data->count, NSThread.currentThread);
}

输出：

1 2	① key=267 data_count=100 thread=<NSThread: 0x280c5e900>{number = 2, name = (null)} ② key=267 data_count=1 thread=<NSThread: 0x280c5ae80>{number = 1, name = main}

因此可以使用线程私有数据绑定，来解决多线程中数据安全问题。

五、Hook汇编函数objc_msgSend

Hook思路

1、保存上下文，即将寄存器值保存到内存，避免寄存器值被子函数修改；
2、汇编调用c函数，将参数传递到c语言环境，便于对记录hook数据（封装一个汇编函数），此处还需要保存lr链接寄存器的值，即返回的地址，解决多线程对lr值的修改（使用TSD技术点解决）；
3、恢复上下文，由于调用了c函数，寄存器值会被修改，返回后不能直接使用，需要将内存值重新赋值给寄存器；
4、调用原始汇编函数；
5、保存上下文，保存寄存器值到内存，准备调用恢复lr值；
6、恢复lr链接寄存器的值，保证执行完成后正确返回；
7、恢复上下文，将内存的值重新赋值给寄存器；
8、完成hook任务后返回到上一级函数中。

具体实现如下：

创建一个c函数文件ASMHook.c

#include "ASMHook.h"
#include <objc/message.h>
#include <pthread/pthread.h>
#include <dispatch/dispatch.h>
#include <stdarg.h>
#include "fishhook.h"

#pragma mark - 定义线程私有数据key
static pthread_key_t pthread_key;

#pragma mark - 定义线程私有数据结构体
struct private_data {
    uintptr_t lr_list[10000];
    int lr_index;
} private_data;

#pragma mark - 是否和线程关联的数据
static void release_pthread_key_data(void *ptr) {
    struct private_data *data = (struct private_data *)ptr;
    if (data) free(data);
}

#pragma mark - 1、汇编调用c函数
#define asm_call_c(funcP)\
__asm volatile("stp x8, x9, [sp, #-16]! \n");\
__asm volatile("mov x12, %x0 \n"\
                 :\
                 : "r"(funcP));\
__asm volatile("ldp x8, x9, [sp], #16 \n");\
__asm volatile("blr x12 \n");\

#pragma mark - 2、hook前，保存寄存器值
#define save_context()\
__asm volatile( \
"stp x8, x9, [sp, #-16]!\n" \
"stp x6, x7, [sp, #-16]!\n" \
"stp x4, x5, [sp, #-16]!\n" \
"stp x2, x3, [sp, #-16]!\n" \
"stp x0, x1, [sp, #-16]!\n" \
"stp q6, q7, [sp, #-32]!\n" \
"stp q4, q5, [sp, #-32]!\n" \
"stp q2, q3, [sp, #-32]!\n" \
"stp q0, q1, [sp, #-32]!\n" );

#pragma mark - 3、hook后，恢复寄存器值
#define resume_context()\
__asm volatile( \
"ldp q0, q1, [sp], #32\n" \
"ldp q2, q3, [sp], #32\n" \
"ldp q4, q5, [sp], #32\n" \
"ldp q6, q7, [sp], #32\n" \
"ldp x0, x1, [sp], #16\n" \
"ldp x2, x3, [sp], #16\n" \
"ldp x4, x5, [sp], #16\n" \
"ldp x6, x7, [sp], #16\n" \
"ldp x8, x9, [sp], #16\n" );

#pragma mark - 用来对外传递参数
void (*my_func)(const char *clsName, const char *selector);

#pragma mark - 保存子程序返回地址（TSD解决线程安全问题）
static void save_lr(id self, SEL _cmd, id param1, id param2, uintptr_t lr) {
    const char *clsName = class_getName(object_getClass(self));
    const char * selector = sel_getName(_cmd);
    if (strcmp( selector, "isEqualToString:" ) == 0) {
        printf("===>class:%s methodname:%s param1:%p\n", clsName, selector, param1);
    } else {
        printf("===>class:%s methodname:%s\n", clsName, selector);
    }
    if (strcmp( selector, "setName:" ) == 0) {
        my_func(clsName, selector);
        printf("===>class:%s methodname:%s param1:%p\n", clsName, selector, param1);
    } else {
        my_func(clsName, selector);
    }
    struct private_data *data = (struct private_data *)pthread_getspecific(pthread_key);
    if (data == NULL) {
        data = (struct private_data *)malloc(sizeof(struct private_data));
    }
    data->lr_list[data->lr_index++] = lr;
    pthread_setspecific(pthread_key, data);
}

#pragma mark - 恢复LR寄存器值（TSD解决线程安全问题）
static uintptr_t resume_lr(SEL _cmd, uintptr_t lr) {
    struct private_data *data = (struct private_data *)pthread_getspecific(pthread_key);
    if (data == NULL) return 0;
    int index = data->lr_index;
    data->lr_index = index > 0 ? index-1 : 0;
    return data->lr_list[data->lr_index];
}

#pragma mark - hook汇编函数
/// 原msgSend函数指针
__unused static id (*orig_objc_msgSend)(id, SEL, ...);
/// hook函数 声明裸函数，不生成入口代码和返回代码
__attribute__((__naked__))
static void hook_objc_msgSend() {
    //1、记录上下文，上文是汇编函数
    save_context();
    //2、设置参数，并记录lr寄存器值，保存子函数返回的地址
    __asm volatile("mov x4, lr \n");
    asm_call_c(&save_lr);
    //3、恢复上下文
    resume_context();

    //4、调用原始汇编函数
    asm_call_c(orig_objc_msgSend);

    //5、记录上下文
    save_context();
    //6、恢复lr寄存器值，找到返回的地址，并重新设置lr寄存器（函数返回值存放在x0寄存器）
    asm_call_c(&resume_lr);
    __asm volatile("mov lr, x0 \n");
    //7、恢复上下文
    resume_context();
    //8、返回到上一级函数继续执行
    __asm volatile("ret \n");
}

#pragma mark - 开始hook
void hookStart(void *func) {
    my_func = func;
    static dispatch_once_t onceToken;
    dispatch_once(&onceToken, ^{
        //创建线程私有数据，相同的key，在不同线程关联不同的数据，第二个参数为线程结束时回调的函数，用来释放数据
        pthread_key_create(&pthread_key, &release_pthread_key_data);
        //使用fishhook替换函数指针
        struct rebinding reb = {"objc_msgSend", (void *)hook_objc_msgSend, (void **)&orig_objc_msgSend};
        struct rebinding rebs[] = {reb};
        rebind_symbols(rebs, sizeof(rebs)/sizeof(reb));
    });
}

调用：

#import "ViewController.h"
#import "ASMHook.h"

@interface ViewController ()

@property (nonatomic, strong) NSString *myName;

@end

@implementation ViewController

#pragma mark - 获取hook到的参数
static void view_func(const char *clsName, const char *selector) {
    printf("===hibo== clsName:%s sel:%s\n", clsName, selector);
}

- (void)viewDidLoad {
    [super viewDidLoad];
    hookStart(&view_func);
}

- (void)touchesBegan:(NSSet<UITouch *> *)touches withEvent:(UIEvent *)event {
    [self setName:[ViewController new]];
}

@end

六、应用

打印方法调用
监控方法执行耗时

demo：https://github.com/yahibo/iOSReverse/tree/master/Hook汇编函数
